Herses rotatives

LION série 1000

Inégalée en performance et en qualité

Modèles

Données techniques

	LION 3002	LION 4002
Largeur de travail	3 m	4 m
Nombre de rotors	10 Pce	14 Pce
Vitesse de transmission	1000 tr/min	1000 tr/min
Vitesse de rotation du rotor	342 tr/min	342 tr/min
Dimensions des dents	18 x 320 mm	18 x 320 mm
Puissance nécessaire jusqu'à	250 Ch	250 Ch
Largeur de transport	3 m	4 m
Poids avec rouleau cage 540 mm ø	1411 kg
Poids avec rouleau packer 500 mm ø	1611 kg	2016 kg
Poids avec rouleau packer 550 mm ø	1633 kg	2105 kg
Poids avec rouleau packer spécial 525 mm	1606 kg	2170 kg
Poids avec rouleau profilé	1636 kg	2140 kg

	LION 5000	LION 6000
Largeur de travail	5 m	6 m
Nombre de rotors	16 Pce	20 Pce
Vitesse de transmission	1000 tr/min	1000 tr/min
Vitesse de rotation du rotor	342 tr/min	342 tr/min
Dimensions des dents	18 x 320 mm	18 x 320 mm
Puissance nécessaire jusqu'à	270 Ch	270 Ch
Largeur de transport	2,7 m	2,7 m
Poids avec rouleau packer 500 mm ø	2874 kg	3187 kg

Données sans engagement, équipement variable selon pays.

Équipements de série

LION 3002 / 4002

Attelage	Porté 3 points
Type d'attelage	Attelage en chapes , 2 positions
Catégorie d'attelage	Cat. II / Largeur 2 Cat. III / Largeur 3
Paliers de rotos à	Roulements à galets coniques
Cardan	avec limiteur à cames
Profil de cardan	1 3/8" 6 cannelures
Autres équipements de série	Planche de nivellement Déflecteurs montés sur ressorts Déflecteurs latéraux repliables

LION 5000 / 6000

Attelage	Porté 3 points
Type d'attelage	Au bras de relevage - barre d'attelage
Catégorie d'attelage	Cat. III / Largeur 3
Paliers de rotos à	Roulements à galets coniques
Cardan	avec limiteur à cames
Profil de cardan	1 3/8" 6 cannelures
Raccord hydraulique	1 x double effet
Autres équipements de série	Planche de nivellement Déflecteurs latéraux repliables

Technologie

Transmission et roulements

Robuste transmission

Boîtier central à denture hélicoïdale et roulements à galets coniques.
Boîtier centré, pignons réversibles pour changement de régime. Prise de force arrière.

1 Caisson très résistant à 3 parois, en acier de haute qualité, particulièrement rigide.

2 Le caisson est biaisé dans sa partie inférieure pour faciliter le flux de terre et des végétaux. Pas de bourrage possible.

3 Puissants roulements, de gros diamètre, à galets coniques. Montés dans des paliers massifs, monoblocs et forgés. L’écartement idéal des roulements offre une résistance supérieure aux efforts radiaux et axiaux - la longévité est supérieure.

Les deux roulements et les robustes pignons trempés travaillent dans un bain de graisse semi-liquide.
Le roulement inférieur est proche du porte-dent: les efforts et l’usure sont considérablement réduits.
Les deux roulements sont placés sous le pignon, ainsi aucun risque qu'une partie d'un roulement défectueux endommage les dents du pignon. L’étanchéité des paliers est assurée par un joint protégé par un montage labyrinthe.

4 Les dents doubles sont forgées dans un acier à grain fin. Trempées et d’une épaisseur de 18 mm, elles sont excessivement résistantes, même en sol pierreux.

Dents de 12 mm sur la LION 250 et 300. par un joint protégé par un montage labyrinthe.

5 Les dents inclinées vers l’intérieur, en forme fuyante, projettent bien la terre vers l’intérieur.

Les résidus de récolte ne restent pas bloqués.

6 Les porte-dents, circulaires, sont forgés. Intégrés dans le caisson, ils sont totalement protégés et insensibles aux pierres. Pas d’enroulement des résidus de récolte.

LION

Précision dans le détail
Les paliers sont soudés dans le caisson, puis percés par un robot d’usinage. Ce procédé offre un entraxe et un parallélisme précis entre chaque rotor. C’est la garantie d’un fonctionnement silencieux et d’une longévité supérieure.

Facile d’entretien
Transmission sûre de la puissance du boîtier sur le pignon par une robuste flasque. Pas de liaison par un arbre traversant. L'entretien est plus facile.

Rouleaux / Attelages

ROULEAU CAGE

moins de poids
9 barres robustes assurent le tassement recherché.
Diamètre de 420 mm.
Idéal pour tracteurs légers.

ROULEAU PACKER

Pour tous les sols
en diamètre 500 ou 420 mm.
Résultat: un bon tassement et un émiettement idéal.
Les décrottoirs sont placés très bas pour éviter, en conditions humides, de décoller des bandes de terre. La capillarité du sol reste maximale.
Les décrottoirs possèdent un réglage individuel et central.

nouveau ROULEAU PACKER SPÉCIAL

en diamètre 500 mm - moins lourd que le packer
un bon tassement et un émiettement idéal

Suspension hydraulique

	Deux vérins hydrauliques, accouplés avec un amortisseur à gaz, allègent la herse et le semoir. Le poids est reporté sur le rouleau, permettant ainsi à la herse de franchir facilement des obstacles. La pression hydraulique est réglable depuis le tracteur, à l'aide d'un manomètre.

ATTELAGES

Combiner pour gagner du temps
Moins de passages, réduction du carburant, diminution du compactage, pour réduire vos coûts.

Attelage triangle
pour semoir intégré

Attelage mécanique
Crochets réglables en hauteur et en longueur.

Attelage hydraulique
Crochets réglables en hauteur et en longueur.
Limiteur de relevage en option.

Information en détail

LION 3001 et 4001 - Nouveau boîtier à pignons interchangeables
Le boîtier à pignons interchangeables est muni d’ailettes de refroidissement.

La position très reculée de l’arbre d’entrée du boîtier permet d’obtenir une position optimale de l’arbre à cardans pour assurer une grande longévité. Protection parfaite contre la poussière et sans entretien.

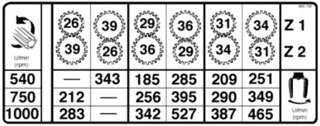

Selon les paires de pignons utilisées, le régime de rotation des portes-dents varie de 185 à 527 tr/mn pour s’adapter parfaitement aux différentes conditions de travail.

La LION série 1000, de la tête aux pieds, est une vraie machine de professionnel. Une technique, ayant fait ses preuves, contribue à une satisfaction totale dans son utilisation.
Elle est "à la maison" en toutes situations: terre légère, lourde ou pierreuse.

1 Attelage facile

Robuste tête avec appuis latéraux
Réglable en longueur pour une adaptation à toutes les longueurs de bras de relevage
Attelage automatique pour faciliter l'accrochage. CAT II ou CAT III.
Attaches mobiles en hauteur pour un meilleur suivi du sol.

2 Bien équipée

Planche de nivellement avant réglable en hauteur, par broche. Planche arrière, en option, réglable en avancement. Les deux planches peuvent se soulever en cas de besoin.
La forme triangulaire de la planche favorise le passage de la terre vers les dents et le rouleau - pas de risque de bourrage.
La fixation pendulaire permet un suivi parfait du terrain, un passage plus facile des pierres et une protection supérieure en cas de corps étrangers.

3 Déflecteurs latéraux

Ils sont pendulaires et réglables en hauteur. Ils se replient pour le transport.
Les tôles canalisent bien la terre travaillée vers le rouleau, ce qui évite la formation d'ados.

LION 6000 avec 6 m de largeur de travail

Deux unités de LION 300 montées dans un robuste bâti repliable.

Attelage robuste
Cat. III, pour tracteur puissant, jusqu’à 260 ch.
Puissant boîtier
Levier sélecteur de 3 vitesses, très robuste pour une longévité supérieure

Large au travail et étroite au transport

Une largeur de transport de seulement 2,70 m.
Les deux vérins hydrauliques sont équipés de clapet piloté pour offrir une sécurité maximale.
